• LZZW/LZDW微小流量金屬管浮子流量計LZZW/LZDW微小型金屬管浮子流量計

    微小型金屬管浮子流量計是金屬管浮子流量計的一種,可測氣體,液體,蒸汽。LZZW為現場指示型,LZDW為電遠傳型。如有疑問可咨詢李經理:13912649294

    ——

    打印本文       small   middle   big

    常州鑫旺儀表有限公司

     微小流量金屬管浮子流量計


    簡介:LZZ(D)W 系列金屬管浮子流量計是微小流量金屬管浮子式流量測量儀表,

                          該儀表采用變面積式測量原理,測量部件由一個錐形測量管和浮子組成的流量計。

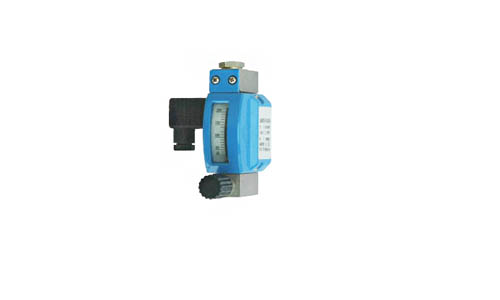

               LZZW :現場指示型,可選裝一個或二個本安防爆型報警開關(需配備關聯設備);

              LZDW:電遠傳型,輸出 4~20mA 電流信號(兼容 HART 通訊協議),同時采用 LED 光柱現場指示流量。

    特點:堅固、穩定,應用范圍廣;

     連接方式: 水平連接;垂直連接;選配入口壓力變化或出口壓力變化的壓力調節器(恒流閥);

    測量:液體,氣體,蒸汽;

    應用:應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。



    常州鑫旺儀表有限公司

    小金轉主要技術參數


    測量范圍

    水(20℃)0.3~100L/h

     空氣(20℃ 101325Pa)5~3400L/h

    量 程 比

    10∶1

    準確度等級

    4.0

    最大工作壓力

    2.5MPa 或 6.4MPa

    介質溫度

    —80~+150℃

    環境溫度

    —25~+65℃

    連接方式

    1/4″NPT 內螺紋,可選Φ6(Φ8)卡套連接

    按用戶要求

    限位報警

    1~2 個報警開關(可選,防爆等級 ExiaIICT3—T6)



    電遠傳

    電源電壓:24(1±10%)V DC

    輸出信號:(4~20)mA DC,二線制(兼容 HART 通訊協議)

    負載電阻:≤500Ω (24V DC)

    防護等級

    IP67




    常州鑫旺儀表有限公司

    微小型金屬管浮子流量計型號解讀



      LZZW-()/Y20/RR1 型

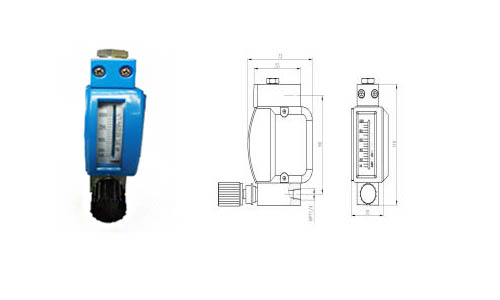

    水平連接




    LZZW-()/Y10/RR1 型

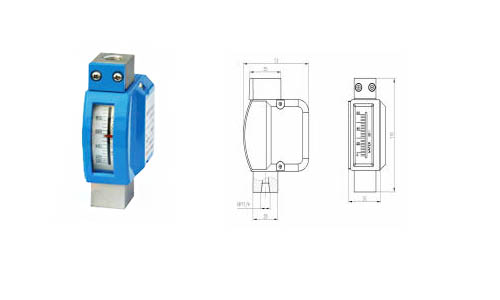

     垂直連接



    L Z

    金屬管浮子流量計

    Z

    或

    D

    就地指示型

    或

    電遠傳型

    W-

    微小

    介質流向

    Y10:下進上出

    Y20:側進側出

    接液材質

    RR1:304

    RRL::36L



    附加功能

    K1:帶一上限報警點

    K2:帶一下限報警點

    K12:帶一上限和一下限報警點







    常州鑫旺儀表有限公司

     液體和氣體金屬管浮子流量計測量范圍


    錐管編號



    水

    空 氣

    最大壓力損失

    (20℃ L/h)

    (20℃ 101325Pa L/h)

    (kPa)

    Y01

    —

    5~50

    1.2

    Y02

    0.3~3

    10~100

    1.4

    Y03

    0.5~5

    15~150

    1.5

    Y04

    1~10

    40~400

    1.8

    Y05

    2.5~25

    80~800

    3.5

    Y06

    4~40

    125~1250

    6.5

    Y07

    6~60

    200~2000

    13.0

    Y08

    8~80

    250~2500

    23.5

    Y09

    10~100

    340~3400

    40.0


    常州鑫旺儀表有限公司

     LZZW/LZDW金屬管轉子流量計主要零部件

    零部件

    標 準

    特 殊

    基座

    304

    316L或按用戶要求

    錐管浮子

    304

    316L或按用戶要求

    指示器外殼

    鑄鋁





    常州鑫旺儀表有限公司

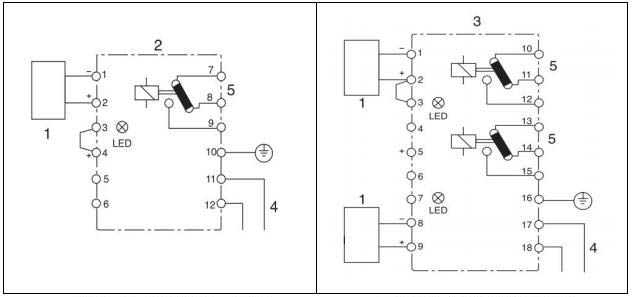

    關于帶報警開關的微小流量金屬管浮子流量計


    帶報警開關的微小流量金屬管浮子流量計需配備關聯設備,可選用接近開關輸入的隔離式安全柵或晶體管繼電器 WE77/Ex—1、WE77/Ex—2。

      晶體管繼電器 WE77/Ex—1、WE77/Ex—2 由電源組、晶體管放大器和中間繼電器組成,WE77/Ex—1 帶有一個安全控制電路,WE77/Ex—2 帶有兩個安全控制電路。




    產品型號

    WE77/Ex—1、WE77/Ex—2

    WE77/Ex—1D、WE77/Ex—2D

    供電電源

    220V AC

    24V DC

    電源消耗

    3.5W

    開路電壓

    8V DC(13.5V)

    8V DC(13.5V)

    短路電流

    8mA(31mA)

    16mA(62mA)

    允許電感

    3mH(31mH)

    1mH(7.6mH)

    允許電容

    230nF(609nF)

    160nF(539nF)

    輸入輸出回路

    單回路

    雙回路

    開關接點負載

    4A/250VA/cosφ=0.7




     常州鑫旺儀表有限公司

    微小型金屬管浮子流量計安裝與維護



    · 流量計安裝到工藝管道之前,應對工藝管道進行吹掃或清洗,防止管道中雜質堵塞儀表,影響正常使用。

    · 流量計應垂直安裝,介質流向向上,流量計中心線與鉛垂線的夾角不超過 5°。

    · 為防止管道受壓變形,流量計接口必須與管道軸線對中并平行。必要時在流量計兩側適當支撐管道, 以防止震動并且減輕流量計的軸向壓力。

    ·  如果介質中含有固體雜質,應在流量計上游加裝過濾器。

    · 為了便于維護和清洗,建議安裝旁通管路。

    ·  為確保流量指示穩定,建議在流量計下游安裝流量調節閥。

    · 用于測量液體時,應保證工作壓力不低于 2 倍最大壓損;用于測量氣體時,應保證工作壓力不低于5倍最大壓損,以使流量計穩定工作。

    · 本儀表基于磁耦合原理工作,應確保儀表周圍其它設備產生的磁場不影響測量結果。
