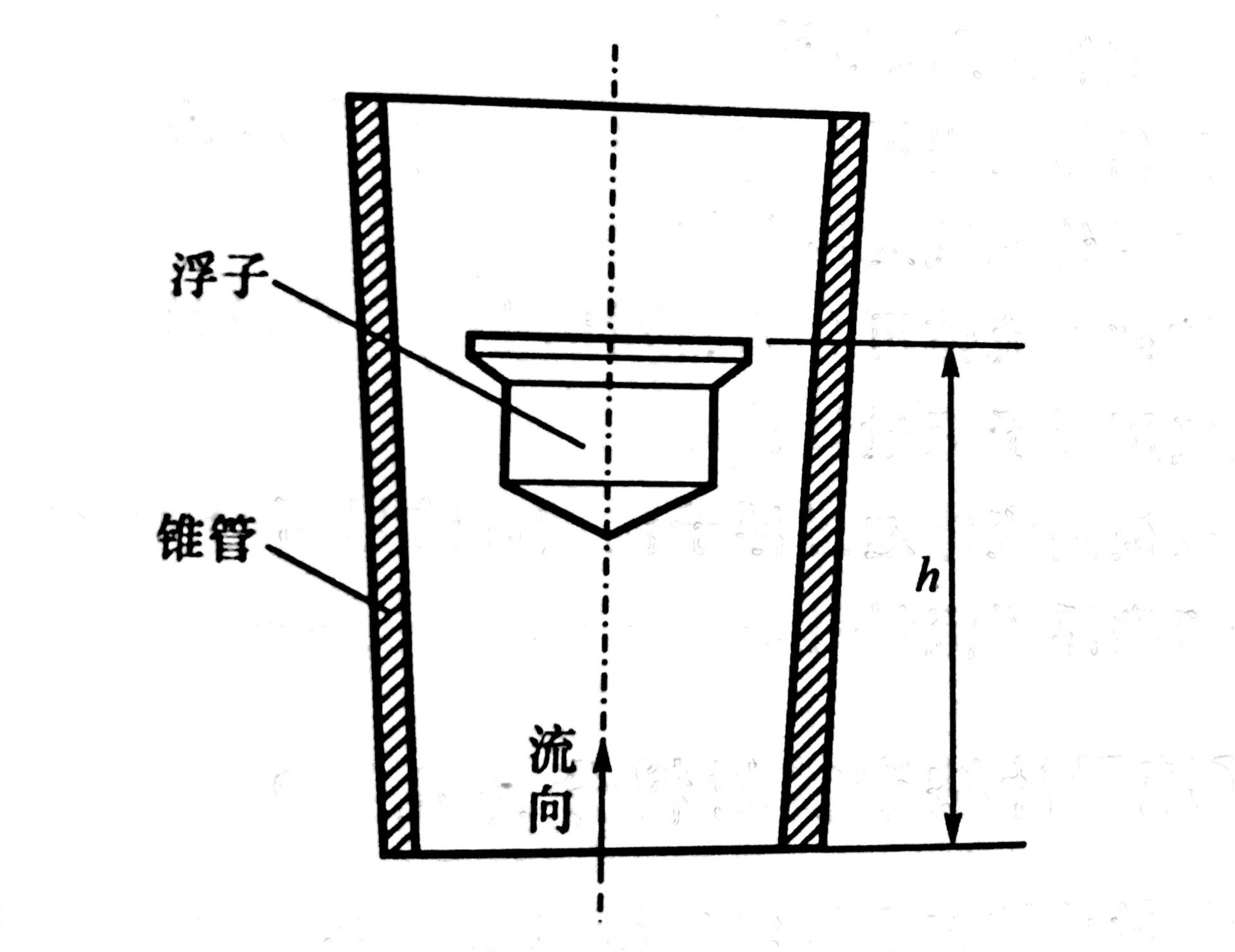

浮子流量計的結構主要是由一個擴口向上的錐形管和一個置于錐形管中的,可以上下移動的浮子組成,如圖所示
錐形管的兩端為螺紋或法蘭,將流量計垂直安裝在測量管路中,在流體自下而上地流過流量計時,流體推動浮子上下運動。
在工作穩定時,浮子懸浮的高度h與通過流量計的體積流量Qv之間有一定的比例關系。這樣,根據浮子在錐形管中的位置(見
刻度),就可以直接讀出通過流量計的流量值(Qv)。為了使浮子在錐形管中上下移動時,不至于碰到管壁,可采用以下兩種方法:
(1)在浮子上開幾條斜槽溝,當流體流經浮子時,作用在斜槽溝上的力,能使浮子繞束流中心旋轉,以保持浮子工作時居中和穩定。
